PRS-DIAL

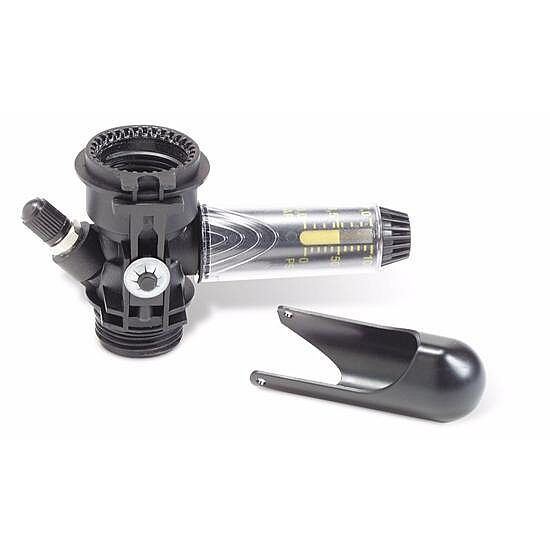

Regulador de presión de válvula de dial PRS

Módulo regulador de presión

El dial PRS es un medio excelente para regular la presión de salida de la válvula, independientemente de las fluctuaciones de la presión de entrada. La escala visible permite un ajuste rápido y sencillo. El regulador es compatible con todas las válvulas de la serie PGA, PEB, PESB, PESB-R, EFB-CP y BPES de Rain Bird y mantiene una presión de salida constante entre 15 y 100 psi.

Características

• PRS-Dial es un medio excelente para regular la presión de salida de la válvula, independiente de las fluctuaciones de la presión de entrada. La escala visible permite un ajuste rápido y sencillo. El regulador es compatible con todas las válvulas Rain Bird Series PGA, PEB, PESB, PESB-R, EFB-CP y BPES
• Regula y mantiene una presión de salida constante de 15 a 100 psi (de 1.04 a 6.9 bar) dentro de ±3 psi (±0.21 bar).
• Diseño ergonómico con tapa hermética que ayuda a evitar el vandalismo.
• Cartucho del dial a prueba de agua que elimina la nebulización y el atascamiento.
• Cartucho del dial que se adapta a todas las unidades PRS-D existentes.
• Válvula Schrader que conecta la manguera del manómetro.
• Fácil instalación en campo. El PRS Dial se rosca entre el solenoide y el adaptador.
• Nailon con fibra de vidrio resistente a la corrosión para darle la mayor resistencia.

Información sobre el uso

• Para lograr el funcionamiento correcto, se requiere que la presión de entrada sea por lo menos 15 psi (1,04 bar) más alta que la presión de salida deseada.
• Para las áreas con presión muy alta o terrenos desnivelados, instale aspersores con vástagos reguladores de presión PRS y/o válvulas de retención SAM.
• Cuando la presión de entrada supera los 100 psi (6.9 bar), se debe utilizar una válvula maestra reguladora de presión o un regulador de presión dentro de la línea.
• Rain Bird no recomienda utilizar el módulo regulador de presión para aplicaciones cuyos rangos de caudal estén fuera de los límites recomendados.
• Rain Bird recomienda que los índices de caudal en la línea de suministro no superen los 7.5 pies/s (2.29 m/s) para reducir los efectos del golpe de ariete.
• Para caudales inferiores a 10 gpm (2.27 m3⁄h; 37.8 l/m), Rain Bird recomienda girar el vástago del control de caudal dos vueltas completas desde la posición totalmente abierta.

Especificaciones

• Presión: Hasta 100 psi (6,9 bar).
• Regulación: de 15 a 100 psi (de 1.04 a 6.9 bar).
• Caudal: Consulte los gráficos del rango de flujo de la válvula
